Embrague de roscado para CNC: qué es y por qué evita que partas el macho

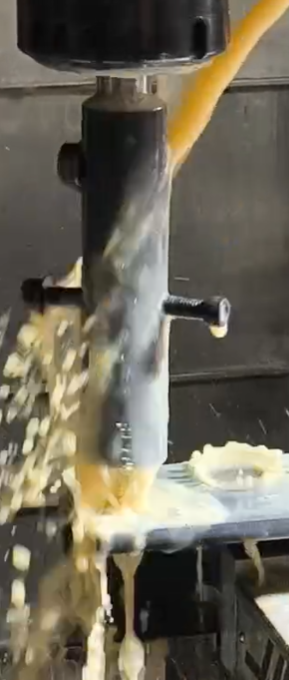

El embrague de roscado es uno de esos accesorios que pasan desapercibidos hasta que partes el tercer macho en una serie. Su trabajo es sencillo pero clave: desacoplar ligeramente el giro del husillo y el avance del eje Z cuando el CNC no está perfectamente sincronizado.

¿Qué es un embrague de roscado?

Un embrague de roscado, también llamado portamachos con embrague o cabezal de roscado compensado, es un dispositivo que se monta entre el portaherramientas y el macho. Su misión es permitir un pequeño deslizamiento relativo entre el husillo de la máquina y el macho, de modo que la bajada axial y el giro se mantengan coordinados aunque existan pequeños errores de calibración.

En la práctica, funciona como un fusible mecánico: si el par torsional supera el valor ajustado, el embrague patina en lugar de transmitir toda la fuerza al macho. Así, el macho no recibe una carga brusca que lo parta.

¿Por qué se rompen los machos al roscar en CNC?

El roscado con macho exige que el avance por vuelta coincida exactamente con el paso de la rosca. Si programas un avance de 1,5 mm/vuelta para un macho M10 × 1,5, el macho debe avanzar 1,5 mm por cada vuelta exacta.

Cuando el CNC, el husillo o el servo del eje Z no están perfectamente calibrados, aparecen dos situaciones peligrosas:

• Compresión: el macho avanza más de lo que gira. El esfuerzo axial lo empuja hacia abajo y acaba agrietándolo o rompiéndolo.
• Tracción: el macho gira más de lo que avanza. El esfuerzo de torsión y el tirón hacia arriba superan la resistencia del vástago.

Estos desfases se producen con facilidad si hay holguras en el husillo a bolas, retrasos en la respuesta del variador, aceleraciones bruscas al entrar o salir del ciclo G84/G74, o una programación incorrecta del avance.

¿Cómo funciona el embrague de roscado?

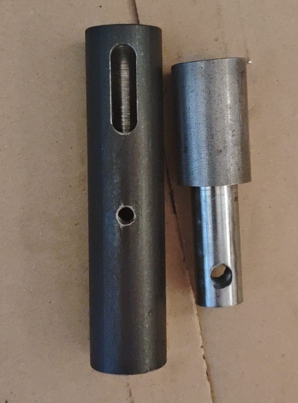

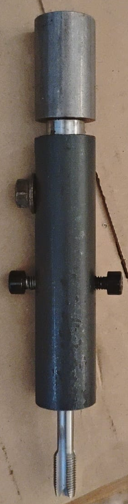

El dispositivo consta de tres partes principales:

1. Cuerpo exterior: se acopla al portaherramientas o al husillo de la máquina.
2. Eje interior: lleva sujeto el macho, normalmente mediante una pinza o un cuadrado de sujeción.
3. Sistema de embrague: muelles, bolas o discos que transmiten el par de giro hasta un límite regulable.

Cuando el desfase entre giro y avance genera una sobrecarga, el embrague realiza un patinado controlado que absorbe el exceso de par. Una vez recuperada la sincronía, vuelve a engranar y el ciclo continúa. El macho no sufre el pico de esfuerzo que lo habría partido.

Tipos de embrague de roscado

No todos los embragues ofrecen el mismo nivel de protección:

• Embrague con compensación axial y torsional: permite tanto el deslizamiento por giro como un pequeño movimiento longitudinal del macho. Es la opción más segura para CNC con desfases importantes o calibraciones no óptimas.
• Embrague solo de torsión: patina por exceso de par, pero no compensa movimientos axiales. Es más económico, aunque menos protector.

Para talleres que roscan habitualmente en CNC y no quieren sorpresas, recomendamos un modelo con compensación axial y torsional.

Ventajas de usar un embrague de roscado

• Evita roturas de macho por desincronización entre giro y avance.
• Protege la pieza y evita reprocesos costosos por machos partidos en el interior del agujero.
• Reduce paradas y cambios de herramienta innecesarios.
• Compensa holguras y pequeños errores de calibración mecánica o electrónica.
• Es regulable: se puede ajustar el par de patinaje según el diámetro del macho y el material.

¿Cuándo es imprescindible?

El embrague de roscado se convierte en imprescindible en situaciones como:

• Máquinas CNC sin roscado rígido (rigid tapping) o con rigid tapping mal configurado.
• Husillos con holgura o equipos con muchas horas de trabajo.
• Roscado de gran diámetro o en materiales duros donde el par es elevado.
• Series largas en las que una rotura supone perder piezas y tiempo.

Embrague de roscado en MASA Mecanizados

En MASA Mecanizados, de Subirats, Barcelona, trabajamos con mecanizado CNC y torneado convencional para todo tipo de piezas técnicas. Sabemos lo costoso que es romper un macho dentro de una pieza ya mecanizada, por eso apostamos por herramientas y accesorios que protejan tanto el proceso como el resultado final.

Si partes machos con frecuencia o quieres mejorar la fiabilidad de tus roscados, escríbenos y te asesoramos sin compromiso.
